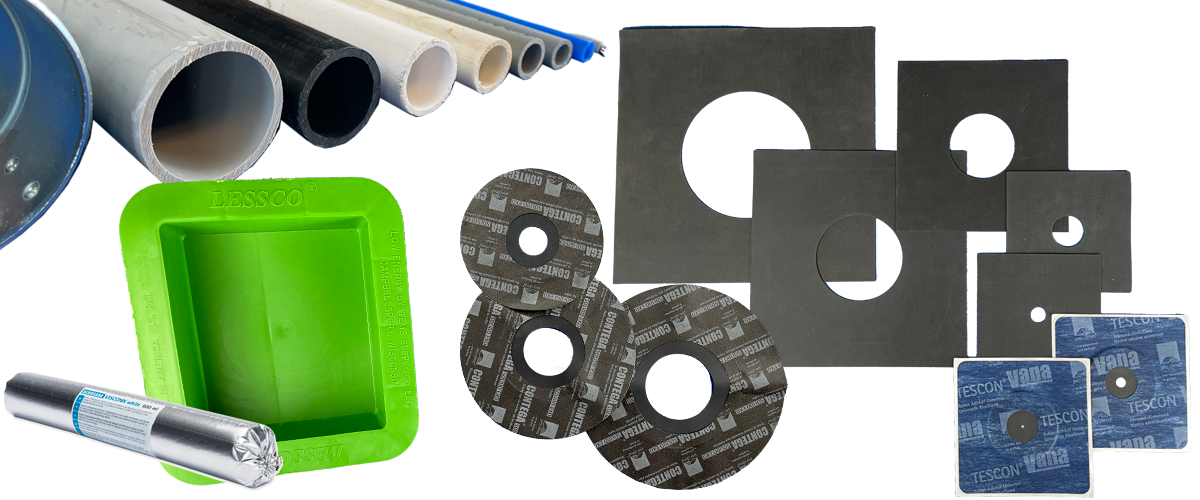

Même dans l’enveloppe du bâtiment la plus étanche, il y aura toujours des trous intentionnels dans le pare-air. Les pénétrations courantes sont les tuyaux de plomberie, les tuyaux de ventilation, les passages de câbles et les boîtes de sortie. 475 propose une grande variété de joints simples et efficaces de Pro Clima pour l'étanchéité à l'air et l'imperméabilisation autour des pénétrations de câbles et de tuyaux. Les conventions de dénomination Pro Clima sont affichées ici :

KAFLEX = passages de fils
ROFLEX = passages de tuyaux
Nombre = taille approximative du diamètre du tuyau en millimètres

Vous remarquerez que le joint KAFLEX et le joint ROFLEX 20 ont un ruban intégré, tandis que les ROFLEX 30 à 200 sont simplement des morceaux d'EPDM à bords carrés et nécessitent l'application d'un ruban adhésif. Nous recommandons le ruban TESCON VANA pour appliquer ces joints ROFLEX, qui est le ruban intégré au ROFLEX 20 et KAFLEX.

Avantages de l'utilisation de joints pour sceller autour des fils et des tuyaux :

(1) Le fil/tuyau peut être ajusté une fois le joint installé. Les joints sont constitués d'une membrane EPDM avec des trous découpés plus petits que le diamètre de pénétration afin qu'il y ait un ajustement par friction autour du fil/tuyau.

(2) Les joints d'étanchéité sont faciles à inspecter visuellement pour une installation correcte.

Quel que soit le joint, il est important de laisser un espace autour de la pénétration du fil/tuyau pour permettre l'espace nécessaire au ruban. Si le joint se pose à côté d'un mur, d'un élément de charpente ou d'une latte de cavité de service, vous devrez peut-être envisager l'ordre de ces éléments pour permettre une application facile du joint sur une surface libre et dégagée.

Spécification des bons joints

Ce tableau indique la taille de pénétration du joint, ainsi que les dimensions extérieures du joint.

DIMENSIONS ET DIMENSIONS DES JOINTS
Nom du joint	Gamme de tailles de tuyaux mesurant le diamètre extérieur ∅ : pouces (mm)	Dimension du bord extérieur du joint : pouces (mm)
	6 3 / 4 ” ↔ 8 3 / 4 ” (170 ↔ 220mm)	11 7 / 8 ”x 11 7 / 8 ” (300 mm x 300 mm)
	4 3 / 4 " ↔ 6 3 / 4 " (120 ↔ 170 mm)	9 3 / 4 " x 9 3 / 4 " (250 mm x 250 mm)
	4" ↔ 4 3 / 4 " (100 ↔ 120mm)	7 7 / 8 ”x 7 7 / 8 ” (200 mm x 200 mm)
	2" ↔ 3 1 / 2 " (50 ↔ 90mm)	5 1 / 2 ”x 5 1 / 2 ” (140 mm x 140 mm)
	1 3 / 16 " ↔ 2” (30 ↔ 50mm)	5 1 / 2 ”x 5 1 / 2 ” (140 mm x 140 mm)
	5/8 " ↔ 1 3/16 " (15 ↔ 30mm)	5 6 / 8 " x 5 6 / 8 " (145 mm x 145 mm)
	1/4 ” ↔ 1/2 ” (5 ↔ 12mm)	5 6 / 8 " x 5 6 / 8 " (145 mm x 145 mm)

Dans le cas de tailles de pénétration uniques, les joints EPDM peuvent être découpés sur mesure sur site. Les installateurs peuvent tracer le cercle intérieur de la pénétration du tuyau, puis découper cette forme dans un morceau de membrane EPDM (revêtement de bassin). En règle générale, couper le diamètre du tuyau à partir de la forme intérieure créera un ajustement par friction sur le diamètre extérieur une fois installé, mais cela doit être vérifié sur site.

Étanchéité à l'air par application liquide

Une autre option pour l'étanchéité à l'air autour des pénétrations de fils et de tuyaux consiste à utiliser le pare-air appliqué sous liquide VISCONN pour sceller à l'air les bords et les joints entre le pare-air et le fil ou le tuyau. Les substrats doivent être stables pour cette application et le fil ou le tuyau ne peut pas être ajusté ultérieurement, comme c'est le cas lors de l'utilisation d'un joint. VISCONN peut être vaporisé ou appliqué au pinceau. En fonction de l'espace entre la pénétration et le substrat du pare-air, il peut être préférable d'utiliser VISCONN FIBRE (couvre les espaces jusqu'à ¾") pour cette application, car elle est conçue pour combler des espaces plus grands que le VISCONN standard (couvre les espaces jusqu'à ⅛"). ). VISCONN doit être appliqué généreusement autour de la pénétration ainsi que du pare-air et remonter le fil/tuyau et le pare-air d'au moins ½". Il convient d'être plus prudent lors de l'inspection de l'étanchéité à l'air appliquée par liquide, car cette approche présente un plus grand risque de dommages au cours de sa durée de vie.

VISCONN peut être installé sur n'importe quel ruban Pro Clima ou et l'adhésif utilisé sur les rubans Pro Clima peut être installé sur VISCONN. Pour de meilleurs résultats, la redondance - en utilisant à la fois du ruban adhésif et un joint d'étanchéité à l'air appliqué par liquide - garantira les meilleurs résultats.

Utiliser du ruban adhésif à la rigueur

Du ruban adhésif peut être utilisé pour assurer l’étanchéité à l’air autour des fils et des tuyaux. Pour les fils, l'installation est simple et rapide : pincez le ruban adhésif de chaque côté de la pénétration du fil et appliquez le ruban adhésif sur le substrat. C'est fiable et étanche, mais l'inconvénient de cette méthode est que votre fil n'est plus mobile, comme s'il utilisait un joint KAFLEX.

L'installation de ruban adhésif autour des pénétrations de tuyaux peut être difficile. Il doit y avoir de petites bandes de ruban adhésif qui se chevauchent et s'aplatissent autour du tuyau.

Pour les projets comportant un pare-air intérieur (comme INTELLO PLUS ou INTELLO X ), il est préférable d'utiliser une cavité technique pour limiter le nombre de pénétrations du pare-air intérieur. Voir cet article de blog sur l'importance d'une cavité de service.

Pas de cavité de service ? Planifiez chaque point de vente.

Pour les projets de pare-air intérieur sans cavité de service, il y aura des pénétrations de pare-air au niveau des boîtes de prises électriques et/ou des plafonniers. Pour ces pénétrations, il est préférable de placer la prise électrique dans une boîte de sortie hermétique – en pinçant du ruban adhésif pour sceller la pénétration du fil dans la boîte hermétique, puis en collant les bords de la boîte hermétique au pare-air. 475 propose le coffret LESSCO pour cette application. Le LESSCO est une boîte en plastique dur qui peut être utilisée à intérieur ou à l'extérieur.

Installation étape par étape de la box LESSCO :

1 - Le coffret utilitaire LESSCO

2 - Les supports diagonaux ne dépassent pas d'un côté du caisson LESSCO -- ce côté peut être installé à fleur de l'ossature

3 - Percer des trous sur le côté du LESSCO pour les fils entrant et sortant du coffret LESSCO

4 - Perçage des trous sur le côté du coffret LESSCO pour les fils

5 - Tracez le rectangle intérieur du boîtier LESSCO sur l'emplacement d'Intellio où il sera installé

6 - Découpe de l'Intelli pour le coffret LESSCO à placer

7 - Intello a été supprimé pour l'installation de la box LESSCO

8 - Introduire les fils dans le coffret LESSCO

9 - Donnez suffisamment de longueur de fil supplémentaire pour l'installation de la prise.

10 - Utilisez deux petits morceaux de ruban TESCON VANA pour pincer le ruban et sceller autour des pénétrations de fils.

11 - Utilisez deux petits morceaux de ruban TESCON VANA pour pincer le ruban et sceller autour de chaque pénétration de fil

12 - Étanchéité autour de la pénétration du fil avec TESCON VANA

13 - Installer le boîtier LESSCO à l'emplacement

14 - Mise en place du coffret LESSCO

15 - Collez les brides du boitier LESSCO sur l'Intelli sur les 4 côtés

16 - Activer par pression l'adhésif du TESCON VANA avec un PRESSFIX

17 - Collez les brides du boitier LESSCO sur l'Intelli sur les 4 côtés

18 - Collez les brides du boitier LESSCO sur l'Intelli sur les 4 côtés

19 - Collez les brides du boitier LESSCO sur l'Intelli sur les 4 côtés

20 - Activer par pression l'adhésif du TESCON VANA avec un PRESSFIX

21 - Localiser le coffret de prise au sein du coffret LESSCO

22 - Introduisez les fils dans la boîte de sortie

23 - Monter mécaniquement la sortie sur le cadre. Les fixations doivent passer à travers l'adhésif du TESCON VANA

24 - Monter mécaniquement la sortie sur le cadre. Les fixations doivent passer à travers l'adhésif du TESCON VANA

25 - Collez sur les attaches (si possible) pour assurer une meilleure étanchéité à l'air

26 - Collez sur les attaches (si possible) pour assurer une meilleure étanchéité à l'air

27 - Activer par pression l'adhésif TESCON VANA avec un outil PRESSFIX

28 - La sortie a été installée dans le coffret LESSCO sans fuite d'air

29 - Boîte utilitaire hermétique LESSCO installée dans Intello ainsi qu'un gros tuyau avec joint Roflex 150 installé pour assurer l'étanchéité à l'air autour de la pénétration du tuyau

Décollages et planification des pénétrations

Il est préférable que les personnes chargées de planifier les détails de l'étanchéité à l'air examinent les documents de construction et dressent une liste de toutes les pénétrations connues ainsi que du nombre de fils, de tuyaux et de leurs diamètres. Une fois que vous avez une liste, contactez votre représentant 475 local pour planifier votre commande de joints et d'étanchéité à l'air.

Un nombre croissant de projets, en particulier ceux qui visent une plus grande étanchéité à l'air, ou qui sont plus complexes comme les projets multifamiliaux et commerciaux, ont un « Air Boss » sur leurs chantiers. L'étanchéité est un sport d'équipe, et dans ce sport, l'Air Boss est l'entraîneur. Toute pénétration ou tout dommage du pare-air doit être signalé au Air Boss.
